WAGO verbindingsklem 2-3-5draads

Wago Compact verbindingsklem

In de elektrische installatie telt iedere millimeter: met name in de gebouwtechniek moeten steeds meer functies worden geïntegreerd, bijvoorbeeld elektrische jaloezieën, besturingen voor deuren en poorten, intercomsystemen, luidsprekers of verlichtingsregelingen. Doordat van afzonderlijke aftakdozen wordt afgezien, neemt de voor de bekabeling benodigde tijd toe, terwijl de beschikbare ruimte afneemt. In plaats hiervan wordt de elektrische verbinding in de verbindingsdozen tot stand gebracht, die slechts de helft van de ruimte voor de bedrading bieden.



Met het nieuwe assortiment aan klemmen van de serie 221 stelt WAGO u in staat om massieve, fijnaderige of meeraderige geleiders snel, eenvoudig en veilig aan te sluiten. In vergelijking met het voorgaande model van de serie 222 heeft de nieuwe verbindingsklem dankzij de uitermate compacte afmetingen 40 % minder ruimte nodig. Hierdoor zijn verbindingen zelfs in kleine en moeilijk toegankelijke ruimten mogelijk. Met een nominale stroom van 32 A en een nominale spanning van 450 V is de serie 221 geschikt voor gebruik in 230V-/400V-netten.

Kenmerken Wago Compact verbindingsklem

Dankzij de transparante behuizing van de lasklem kunnen niet correct ingestoken of te kort afgestripte geleiders gemakkelijk worden herkend. Tegelijkertijd zorgen gesloten kabeltrechters voor een duidelijke geleiding van de geleiders naar de klempositie. De grepen aan de zijkanten van de behuizing zorgen ervoor dat u de klem tijdens de installatie goed kunt vasthouden.



Twee goed toegankelijke testopeningen, één opening in de aansluitrichting van de geleider en één opening aan de tegenoverliggende kant, zorgen zelfs in gemonteerde toestand voor comfortabele testomstandigheden. De bedieningshendels boven op de verbindingsklem kunnen met gemak worden geopend.

Typische toepassingen in de gebouwtechniek zijn het aansluiten van verlichtingsarmaturen, jaloeziemotoren en het bedraden van intercomsystemen en besturingen voor onder andere deuren en poorten. In de industrie is de verbindingsklem bij uitstek geschikt voor het bedraden van motoren en pompen.

Gebruikersvriendelijkheid staat centraal
De grepen aan de zijkanten van de behuizing zorgen voor een comfortabele bediening, die de gebruiker in staat stelt om de klem tijdens de installatie goed vast te houden. Het contact wordt via de beproefde WAGO CAGE CLAMP®-technologie tot stand gebracht, zodat geen gereedschap nodig is voor een langdurig en veilig contact. De technische gegevens zijn goed zichtbaar op het product aangebracht, waardoor de installateur direct over de noodzakelijke informatie beschikt, bijvoorbeeld de af te strippen lengte van de geleiders. De bedieningshendels bieden eveneens de mogelijkheid om een markering aan te brengen. Het opgedrukte logo van WAGO rondt het product af.

Wago 221 verbindingsklem biedt top prestaties voor alle soorten geleiders

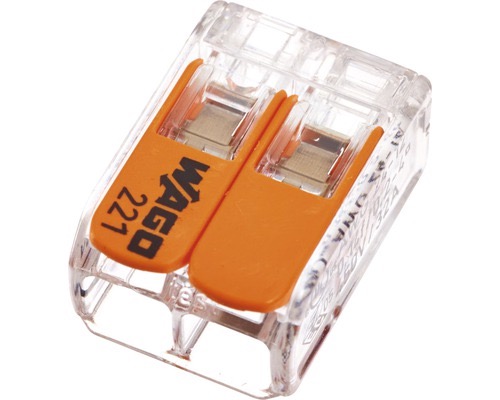

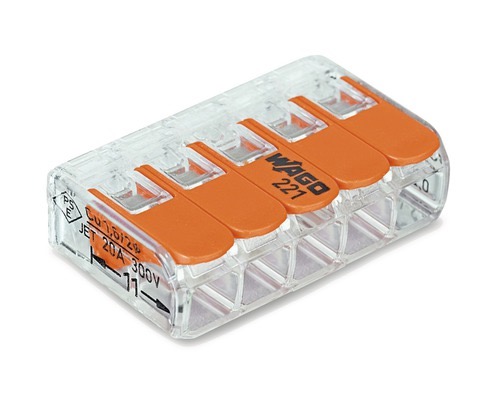

De verbindingsklemmen zijn verkrijgbaar als 2-, 3- en 5-draads klemmen (221-412, 221-413, 221-415) en kunnen zowel fijnaderige geleiders met een doorsnede van 0,14 tot 4 mm2 als massieve en meeraderige geleiders met een doorsnede van 0,2 tot 4 mm2 veilig klemmen. Hierdoor zijn veelzijdige toepassingsmogelijkheden mogelijk - ook op locaties waar verschillende soorten geleiders met de meest uiteenlopende doorsneden worden gebruikt.

Met toelatingen zoals ENEC, UL, PSE/JET, CQC en GOST-R kunnen de klemmen wereldwijd worden gebruikt. Dankzij de continue gebruikstemperatuur van 105 °C is de serie 221 geschikt voor omgevingstemperaturen van maximaal 60 °C en kan zodoende ook in verlichtingssystemen worden gebruikt. Wago verbindingsklem biedt top prestaties voor alle soorten geleiders.
